SM35 - HD (DHD 3.5)

SM35-HD (DHD 3.5) para perforación de 3".

Catálogo técnico

Catálogo técnico SM35-HD

Pase el cursor sobre un número de la imagen o sobre una fila de Detalle de partes para vincular ambas vistas de SM35 - HD (DHD 3.5).

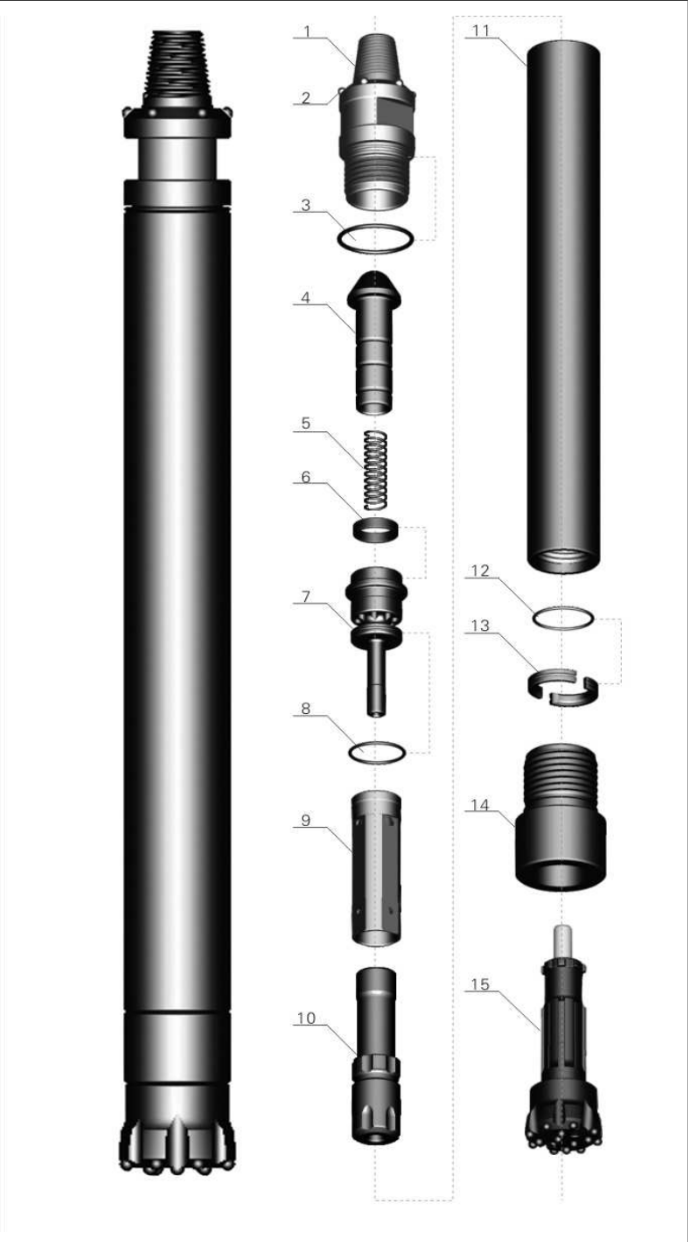

SM35-HD: conjunto ensamblado y vista explosionada — Conjunto / vista explosionada · Pase el cursor para vincular con el detalle

Detalle de partes	Peso kg	N° parte
1、Top Sub	4.20	SM3501
2、Carbide Button (OPCIONAL)	0.12	SM3502
3、“O”-Ring	0.01	SM3503
4、Check Valve	0.20	SM3504
5、Spring	0.02	SM3505
6、Compression Buffer	0.02	SM3506
7、Air Distributor	1.40	SM3507
8、“O”-Ring	0.01	SM3508
9、Internal Cylinder	1.60	SM3509
10、Piston	5.40	SM3510
11、External Cylinder	9.50	SM3511
12、“O”-Ring	0.01	SM3512
13、Stop Ring	0.20	SM3513
14、Drive Chuck	1.95	SM3514
15、Drill Bit	5.00	SM3515

Ficha técnica

Largo (sin bit)

930 mm

Peso (sin bit)

24.50 kg

Diámetro externo

φ81 mm

Bit Shank

IR 3.5"

Rango bit

φ90 — φ110

Hilo superior

API 2 3/8" Reg Pin

Presión de trabajo

0.5 — 2.5 MPa

Impact rate a 17 bar

28 Hz

Velocidad de rotación recomendada

28 r/min

Consumo de aire

10 bar

4.8 m³/min

18 bar

9.6 m³/min

24 bar

12.6 m³/min

Características

La columna del modelo actual queda destacada. Pase el cursor sobre otra columna para comparar o haga clic en cualquier celda para ir a esa ficha.

Martillos DTH 3" A 12"

MODELO	SM35 - HD	SM40 - HD	SM50 - HD	SM60 - HD/XL	SM60 - QL	SM80 - HD	SM80 - QL	SM60-HDW QL
HILO SUPERIOR	2 3/8" REG	2 3/8" REG	3 1/2" REG	3 1/2" REG	3 1/2" REG	4 1/2" REG	4 1/2" REG	BECO 3
INSERTO TUNGSTENO	NO	SI	SI	SI	SI	SI	SI	SI
DIÁMETRO EXTERIOR	81 mm	99 mm	125 mm	142 mm	146 mm	180 mm	184 mm	150 mm
LARGO S/BIT	930 mm	1030 mm	1170 mm	1248 / 1308 mm (XL)	1057 mm	1487 mm	1434 mm	1212 mm
PESO TOTAL	24,5 kg	39,2 kg	71,5 kg	98 / 102 kg (XL)	95 kg	188 kg	182 kg	95 kg (sin bit)
PESO PISTON	5,4 kg	8,8 kg	17,5 kg	23,6 kg	20,44 kg	41,80 kg	39,80 kg	23,6 kg
SHANK	DHD 3.5	DHD 340	DHD 350	DHD360 / SM60XL	QL60	DHD 380	QL80	QL60
CONSUMO AIRE 10 BAR	4,8 m³/min	6 m³/min	8,7 m³/min	10,5 m³/min	10,3 m³/min	11,4 m³/min	11,2 m³/min	10,5 m³/min
CONSUMO AIRE 18 BAR	9,6 m³/min	10,8 m³/min	16,8 m³/min	20,4 m³/min	19,9 m³/min	22,2 m³/min	21,8 m³/min	20,4 m³/min
CONSUMO AIRE 24 BAR	12,6 m³/min	15 m³/min	23,4 m³/min	28,5 m³/min	27,3 m³/min	29,7 m³/min	29,4 m³/min	28,5 m³/min

MODELO	SM35 - HD	SM40 - HD	SM50 - HD	SM60 - HD/XL	SM60 - QL	SM80 - HD	SM80 - QL	SM60-HDW QL
HILO SUPERIOR	2 3/8" REG	2 3/8" REG	3 1/2" REG	3 1/2" REG	3 1/2" REG	4 1/2" REG	4 1/2" REG	BECO 3
INSERTO TUNGSTENO	NO	SI	SI	SI	SI	SI	SI	SI
DIÁMETRO EXTERIOR	81 mm	99 mm	125 mm	142 mm	146 mm	180 mm	184 mm	150 mm
LARGO S/BIT	930 mm	1030 mm	1170 mm	1248 / 1308 mm (XL)	1057 mm	1487 mm	1434 mm	1212 mm
PESO TOTAL	24,5 kg	39,2 kg	71,5 kg	98 / 102 kg (XL)	95 kg	188 kg	182 kg	95 kg (sin bit)
PESO PISTON	5,4 kg	8,8 kg	17,5 kg	23,6 kg	20,44 kg	41,80 kg	39,80 kg	23,6 kg
SHANK	DHD 3.5	DHD 340	DHD 350	DHD360 / SM60XL	QL60	DHD 380	QL80	QL60
CONSUMO AIRE 10 BAR	4,8 m³/min	6 m³/min	8,7 m³/min	10,5 m³/min	10,3 m³/min	11,4 m³/min	11,2 m³/min	10,5 m³/min
CONSUMO AIRE 18 BAR	9,6 m³/min	10,8 m³/min	16,8 m³/min	20,4 m³/min	19,9 m³/min	22,2 m³/min	21,8 m³/min	20,4 m³/min
CONSUMO AIRE 24 BAR	12,6 m³/min	15 m³/min	23,4 m³/min	28,5 m³/min	27,3 m³/min	29,7 m³/min	29,4 m³/min	28,5 m³/min
PRESIÓN TRABAJO	0,5 - 2,5 Mpa	0,5 - 2,5 Mpa	0,5 - 2,5 Mpa	0,5 - 2,5 Mpa	0,5 - 2,5 Mpa	0,5 - 2,5 Mpa	0,5 - 2,5 Mpa	0,5 - 2,5 MPa
FREC. IMPACTO 17 BAR	28 Hz	27 Hz	25 Hz	23 Hz	25 Hz	20 Hz	21 Hz	23 Hz

Aplicaciones

Minería
Pozos de agua
Anclajes
Micropilotes

Bits DTH compatibles

Brocas recomendadas para SM35 - HD (DHD 3.5)

Relación catálogo 2026: shank DHD 3.5. Diámetros tolerados por este martillo.

90 mm
95 mm
100 mm

Ver familia dhd 35 340 Ver Bits Menor Diámetro
